Qu'est-ce qu'un relais

Un relais est un interrupteur électriquement commandé, on peut dire. Grâce à une faible tension de commande, le relais est activé et peut ainsi réguler l'ouverture et la fermeture d'un circuit beaucoup plus puissant.

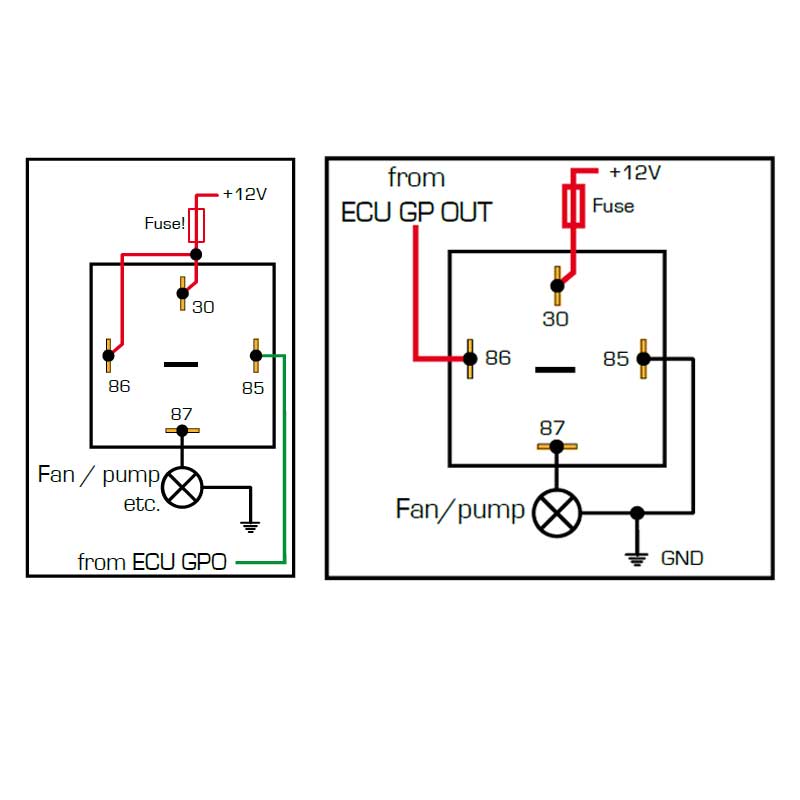

Cela s'explique le mieux par une image selon le point une installation.

Les relais pour véhicules sont disponibles en différentes variantes pour différentes tensions.

• 6V comme dans les anciennes voitures
• 12V comme la plupart des voitures d'aujourd'hui
• 24V comme le sont souvent les machines lourdes

Différents types de relais

• Relais de démarrage
  Utilisé pour fournir au démarreur la puissance dont il a besoin.
• Relais de clignotant
  Utilisé pour les clignotants de la voiture afin de faire clignoter les lampes en contrôlant le temps.
• Relais simple
  Un relais simple avec une seule caractéristique, mais pouvant avoir plusieurs sorties. Disponible également avec un fusible.
• Relais double
  Un relais combiné avec deux caractéristiques différentes ou identiques. Disponible également avec un fusible.
• Relais à état solide
  Cela fonctionne comme un relais classique, à la différence qu'il n'a pas de pièces internes mobiles. Les appareils à état solide ont tendance à chauffer, il est donc important de les placer avec une bonne ventilation.

Fonction Relais attirant

• Pas de tension de commande = circuit interrompu = relais éteint = aucune courant ne peut passer
• Tension de commande connectée = circuit fermé = relais activé = le courant peut passer

Fonction Relais de commutation
Identique au relais attirant mais avec deux circuits. Circuit 1 et circuit 2.

• Sans tension de commande, le circuit 1 fonctionne mais pas le circuit 2
• Avec tension de commande, le circuit 2 fonctionne mais pas le circuit 1

Installer

Pour connecter un relais correctement, commencez par examiner le schéma de câblage. Assurez-vous que votre relais est bien fixé après la connexion afin qu'il n'y ait pas de risque que les câbles se détachent ou vibrent, car un mauvais contact peut entraîner un incendie.

Il existe plusieurs tests pour vérifier qu'un relais fonctionne. Voici quelques conseils simples.

• Vérifiez le signal de commande.
• Lors de la vérification du signal de commande, assurez-vous que les deux broches qui doivent alimenter la charge ont contact.

Accessoires

• Support de relais
  Support pour relais. Pour un montage soigné et sécurisé.
• Socket de relais
  Pour connecter facilement un relais, une socket de relais / connecteur est très pratique à utiliser.

Problèmes

• Tension de commande trop faible
  La tension de commande est trop faible, donc la bobine n'est jamais activée. Un courant de commande trop faible peut également endommager le relais. Cela peut se produire en cas de faible tension de batterie, par exemple.
• Mauvais contact
  Tout comme pour toutes les connexions, un mauvais contact peut causer des problèmes.
