Raccords AN : Couple de serrage
Pour savoir combien un raccord AN doit être serré, il est nécessaire d'avoir un couple de serrage, mais il est également possible de le faire "à l'oreille" en s'appuyant sur l'expérience passée, car ce n'est pas un chiffre exact mais une plage plus large. C'est pourquoi les raccords AN ont été étanches malgré des couples de serrage variables où le raccord a été serré "à l'oreille". Il y a quelques éléments à considérer si vous souhaitez faire cela correctement et non "à l'oreille".
- Couple de serrage des raccords AN
- Couple de serrage des tuyaux AN
1 ▼

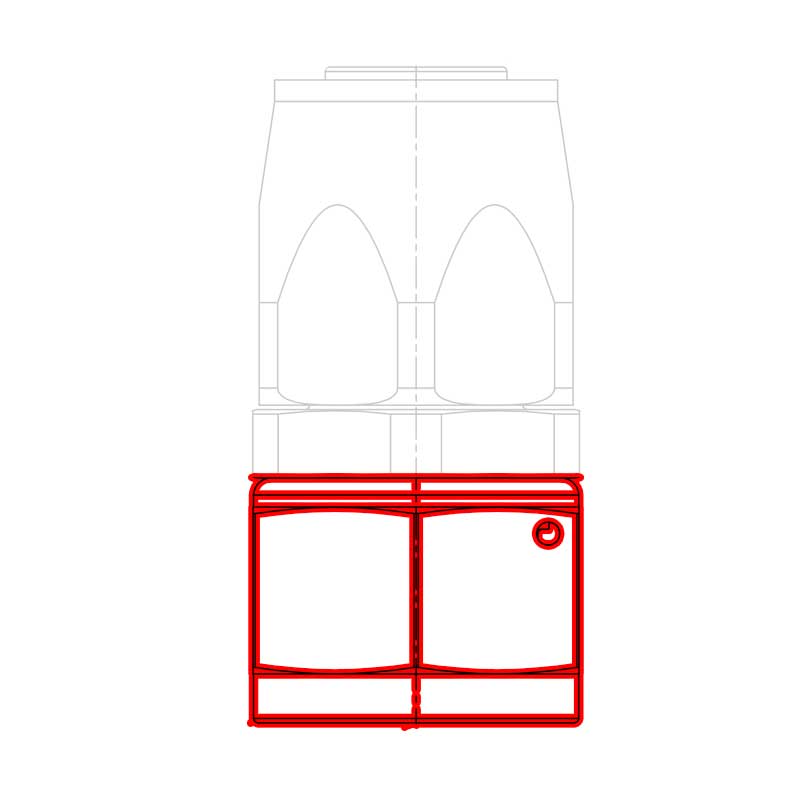

Couple de serrage des raccords AN
Le couple de serrage pour les raccords AN est lorsque l'on serre la partie qui est montée contre un adaptateur, la partie avec le filetage. Le couple de serrage correct se trouve ici.
AN4 - 16 nm
AN6 - 22 nm
AN8 - 39 nm
AN10 - 49 nm
AN12 - 62 nm
AN16 - 94 nm
AN20 - 115 nm
On peut d'abord visser à la main au fond jusqu'à ce que ça s'arrête, puis terminer le serrage à l'oreille avec des outils.
2 ▼

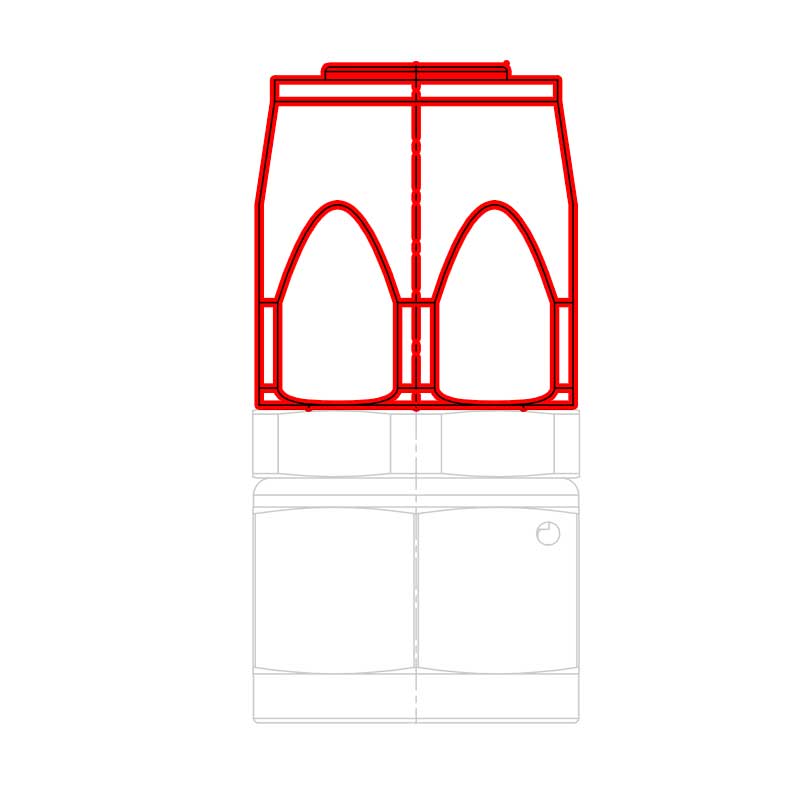

Couple de serrage des tuyaux AN
Le couple de serrage pour les tuyaux AN concerne la partie qui est montée contre un tuyau, la partie sans filetage. Ces couples ne s'appliquent qu'aux raccords AN en aluminium, pas aux raccords de tube et autres types de raccords.
Pour de meilleurs résultats, serrez la partie inférieure de la plage de couple. S'il y a des fuites, continuez à serrer jusqu'à ce que la fuite cesse (sans dépasser le couple maximal). Lubrifiez légèrement les filetages et les surfaces d'étanchéité avec de l'huile avant le montage afin d'éviter le montage à sec lorsque cela est possible.
AN4 - 8,3-11,66 ft-lb - 11,25-15,8 nm
AN6 - 12,5-16,25 ft-lb - 16,9-22,0 nm
AN8 - 22,5-29,0 ft-lb - 30,5-39,0 nm
AN10 - 30-36 ft-lb - 40,0-48,8 nm
AN12 - 38-46 ft-lb - 51,5-62,0 nm
AN16 - 58-70 ft-lb - 78,6-94,9 nm
AN20 - 71-85 ft-lb - 96,2-115 nm
La plupart des gens n'utilisent pas de couple de serrage lors du serrage des raccords AN, mais se fient simplement à leur ressenti, comme avec un collier de serrage.
