Longueur des injecteurs Bosch

Injecteurs Bosch et dimensions physiques / longueur

Ici, nous examinons la longueur des injecteurs en les montant avec des adaptateurs. Cela permet de s'adapter à la plupart des différentes installations. Nous voyons également les différentes longueurs standard disponibles.

Bosch Compact - 33,60 mm entre les joints toriques. (33,5 mm)
Bosch Standard - 48,65 mm entre les joints toriques (50 mm)
Bosch Long - 60,65 mm entre les joints toriques (60 mm)

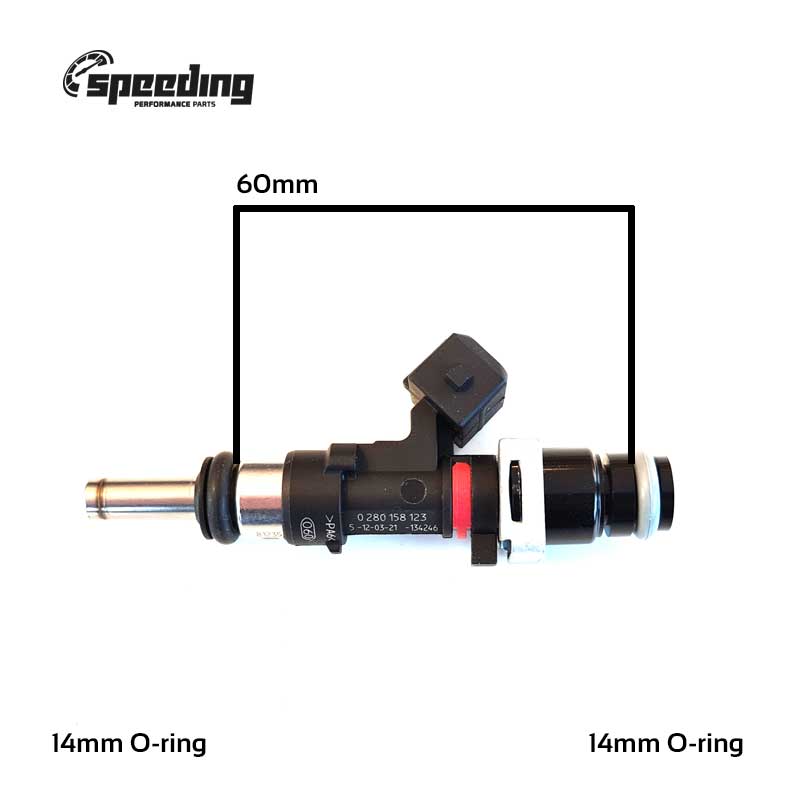

La pointe de l'injecteur mesure normalement 11 mm, mais il existe également une variante plus longue de 24 mm - voir image.

Les différents injecteurs disponibles ici sont :

Bosch 550cc
Bosch 630cc
Bosch 870cc
Bosch 980cc
Bosch 1200cc
Bosch 1300cc
Bosch 1500cc
Bosch 1700cc
Bosch 2200cc
Bosch 2200cc NGI2

Il existe également une vidéo sur les différents adaptateurs qui peuvent être montés pour obtenir différentes longueurs d'injecteurs.

1 ▼

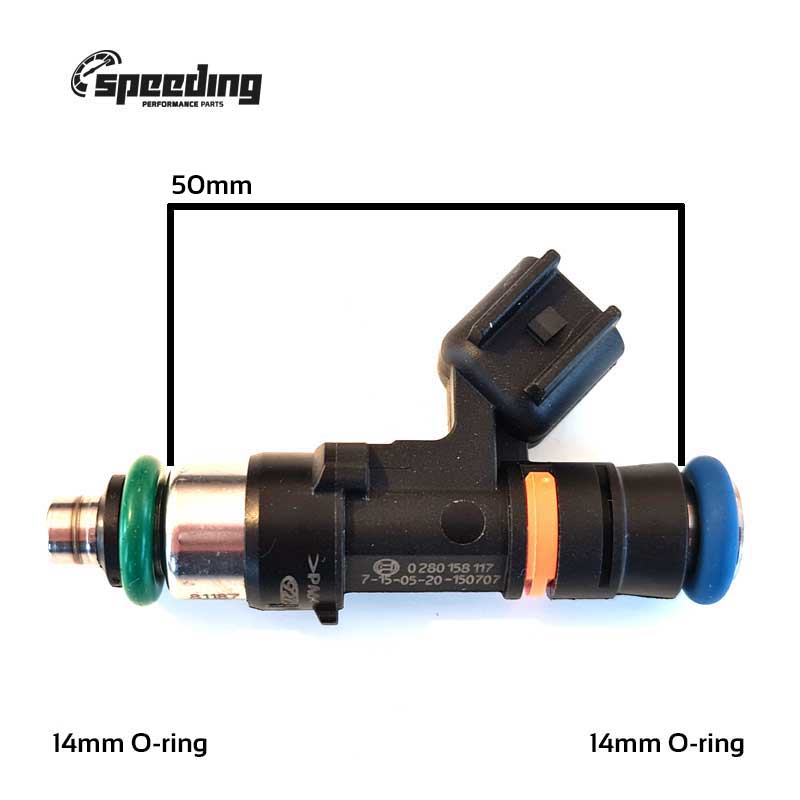

Bosch 550cc

Bosch 550cc 50mm (48,65mm)
Haut : Pas d'adaptateur
Bas : Pas d'adaptateur

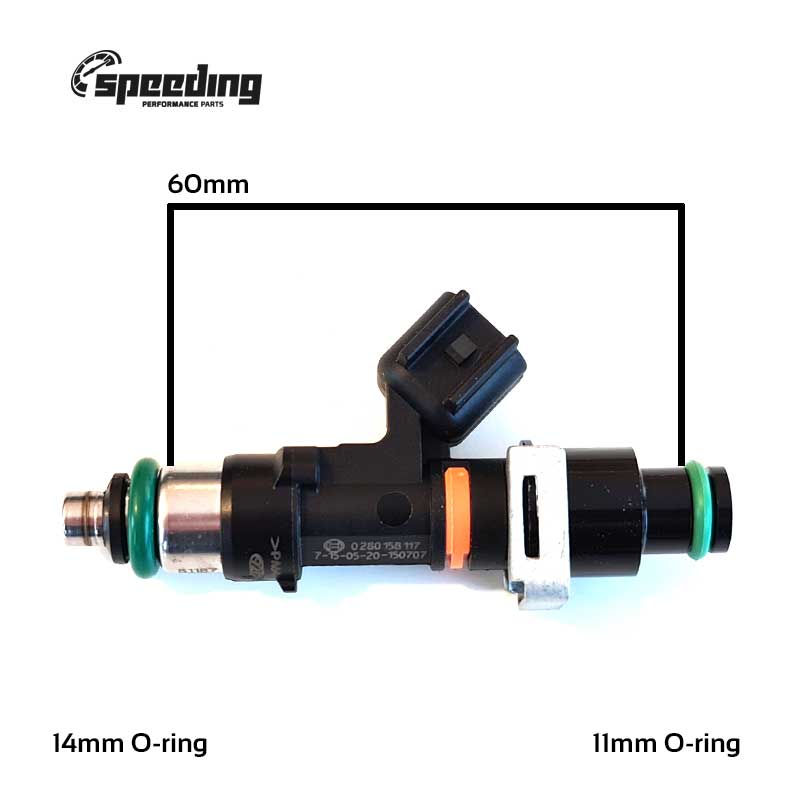

Bosch 550cc 60mm (60,65mm)
Haut : Adaptateur court de 11mm
Bas : Pas d'adaptateur

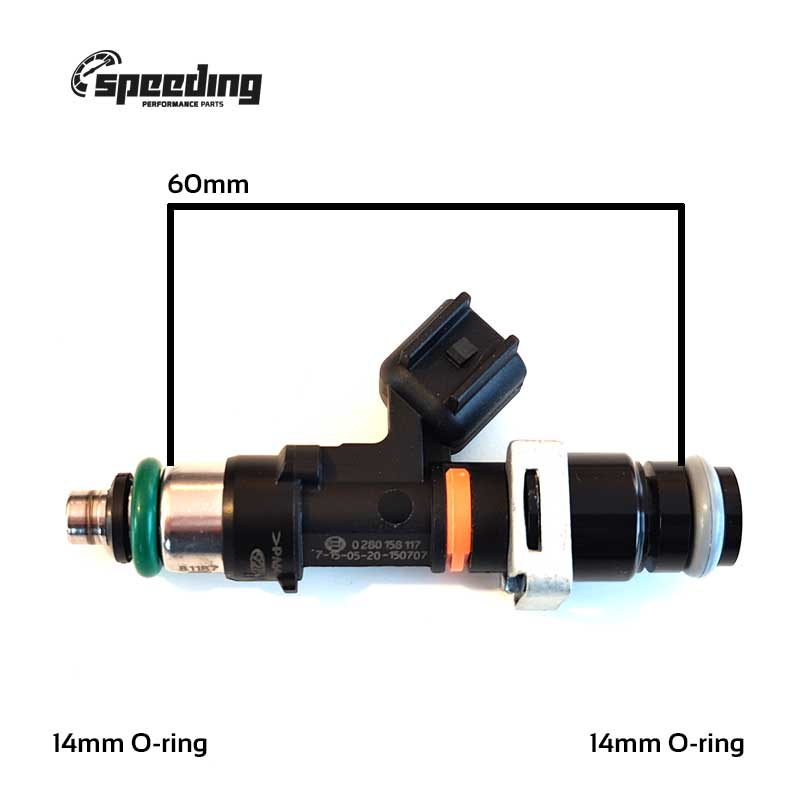

Bosch 550cc 60mm (60,65mm)
Haut : Adaptateur court de 14mm
Bas : Pas d'adaptateur

2 ▼

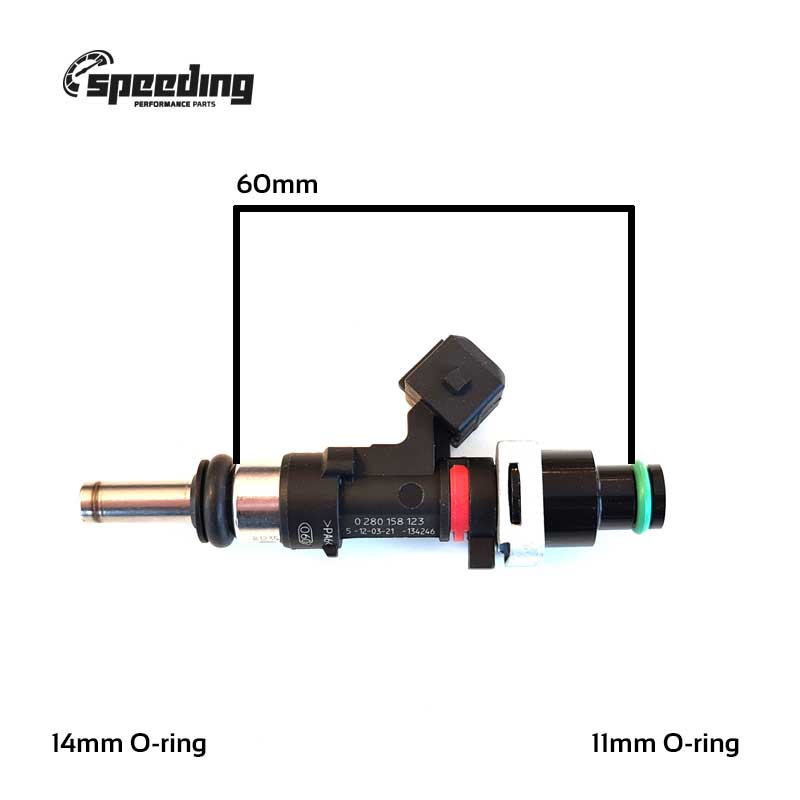

Bosch 630cc

Bosch 630cc 50mm (48,65mm)
Haut : Pas d'adaptateur
Bas : Pas d'adaptateur

Bosch 630cc 60mm (60,65mm)
Haut : Adaptateur court de 11mm
Bas : Pas d'adaptateur

Bosch 630cc 60mm (60,65mm)
Haut : Pas d'adaptateur
Bas : Adaptateur court de 14mm

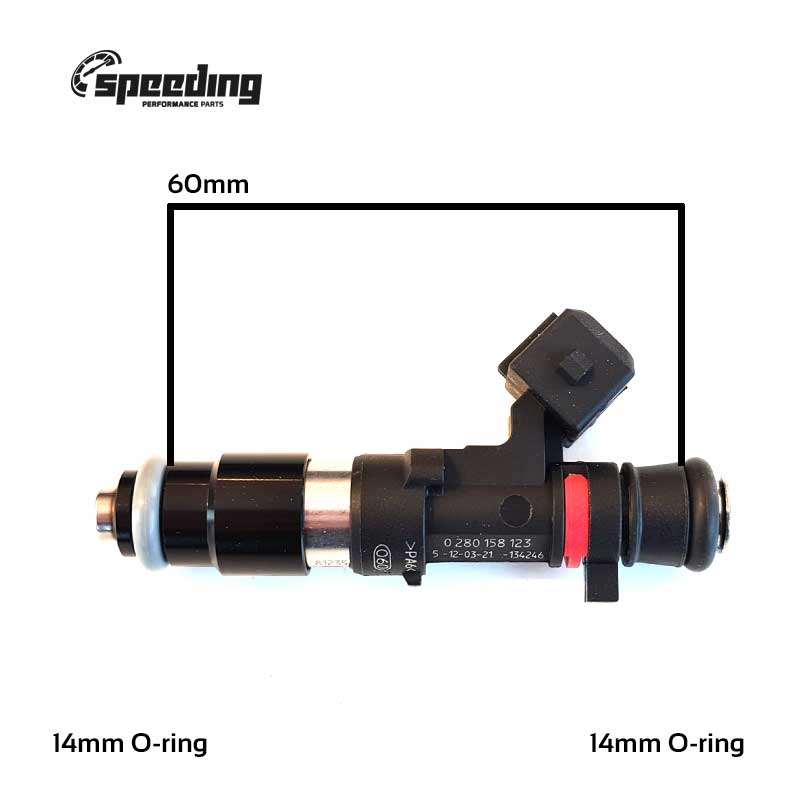

Bosch 630cc 60mm (60,65mm)
Haut : Adaptateur court de 14mm
Bas : Pas d'adaptateur

3 ▼

Bosch 870cc

Bosch 870cc 33,5mm (33,60mm)
Haut : Pas d'adaptateur
Bas : Pas d'adaptateur

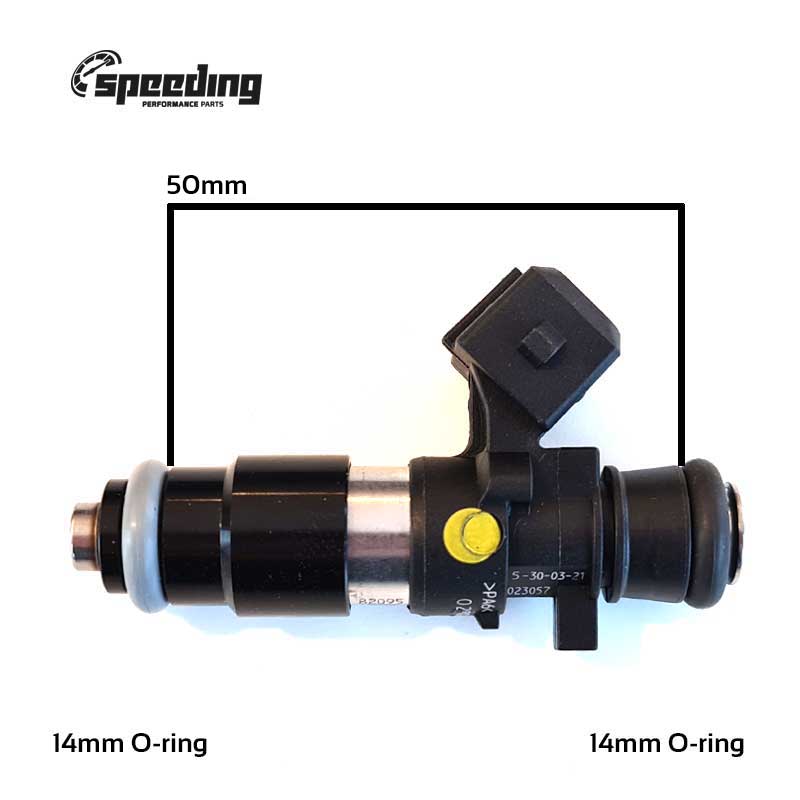

Bosch 870cc 50mm (48,65mm)
Haut : Pas d'adaptateur
Bas : Adaptateur court de 14mm

Bosch 870cc 60mm (60,65mm)
Haut : Adaptateur court de 11mm
Bas : Adaptateur court de 14mm

Bosch 870cc 60mm (60,65mm)
Haut : Adaptateur long de 11mm
Bas : Pas d'adaptateur

Bosch 870cc 60mm (60,65mm)
Haut : Adaptateur court de 14mm
Bas : Adaptateur court de 14mm

Bosch 870cc 60mm (60,65mm)
Haut : Adaptateur long de 14mm
Bas : Pas d'adaptateur

4 ▼

Bosch 980cc

Bosch 980cc 33,5mm (33,60mm)
Haut : Pas d'adaptateur
Bas : Pas d'adaptateur

Bosch 980cc 50mm (48,65mm)
Haut : Pas d'adaptateur
Bas : Adaptateur court de 14mm

Bosch 980cc 60mm (60,65mm)
Haut : Adaptateur court de 11mm
Bas : Adaptateur court de 14mm

Bosch 980cc 60mm (60,65mm)
Haut : Adaptateur long de 11mm
Bas : Pas d'adaptateur

Bosch 980cc 60mm (60,65mm)
Haut : Adaptateur court de 14mm
Bas : Adaptateur court de 14mm

Bosch 980cc 60mm (60,65mm)
Haut : Adaptateur long de 14mm
Bas : Pas d'adaptateur

5 ▼

Bosch 1200cc

Bosch 1200cc 33,5mm (33,60mm)
Haut : Pas d'adaptateur
Bas : Pas d'adaptateur

Bosch 1200cc 50mm (48,65mm)
Haut : Pas d'adaptateur
Bas : Adaptateur court de 14mm

Bosch 1200cc 60mm (60,65mm)
Haut : Adaptateur court de 11mm
Bas : Adaptateur court de 14mm

Bosch 1200cc 60mm (60,65mm)
Haut : Adaptateur long de 11mm
Bas : Pas d'adaptateur

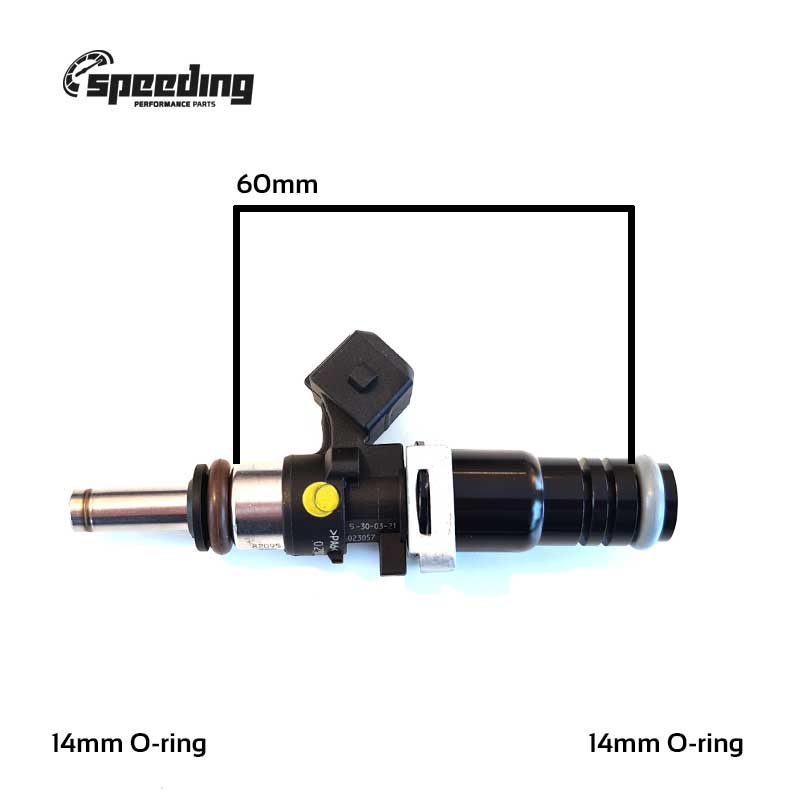

Bosch 1200cc 60mm (60,65mm)
Haut : Adaptateur court de 14mm
Bas : Adaptateur court de 14mm

Bosch 1200cc 60mm (60,65mm)
Haut : Adaptateur long de 14mm
Bas : Pas d'adaptateur

6 ▼

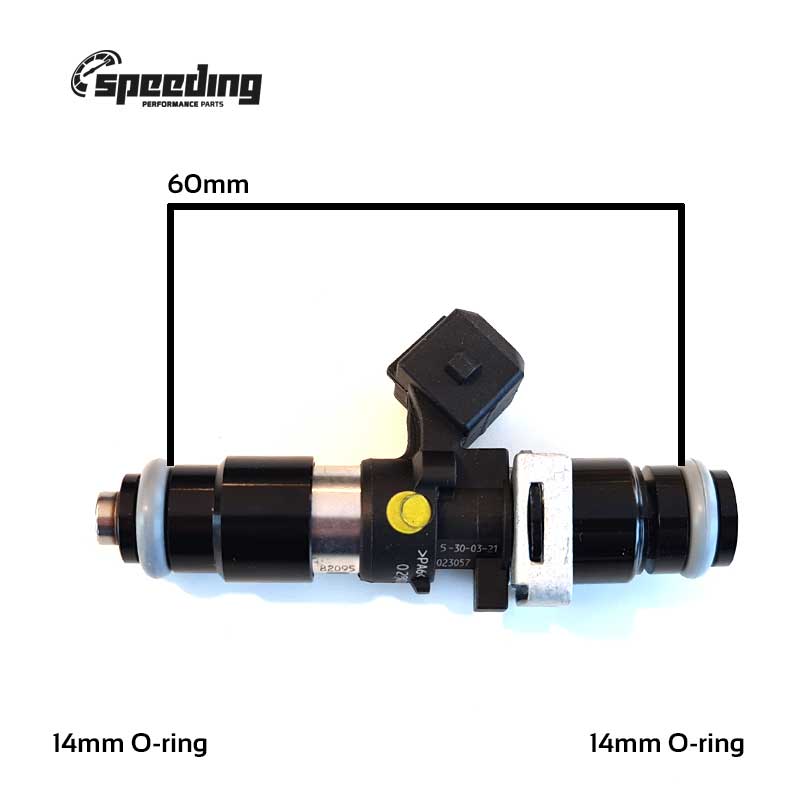

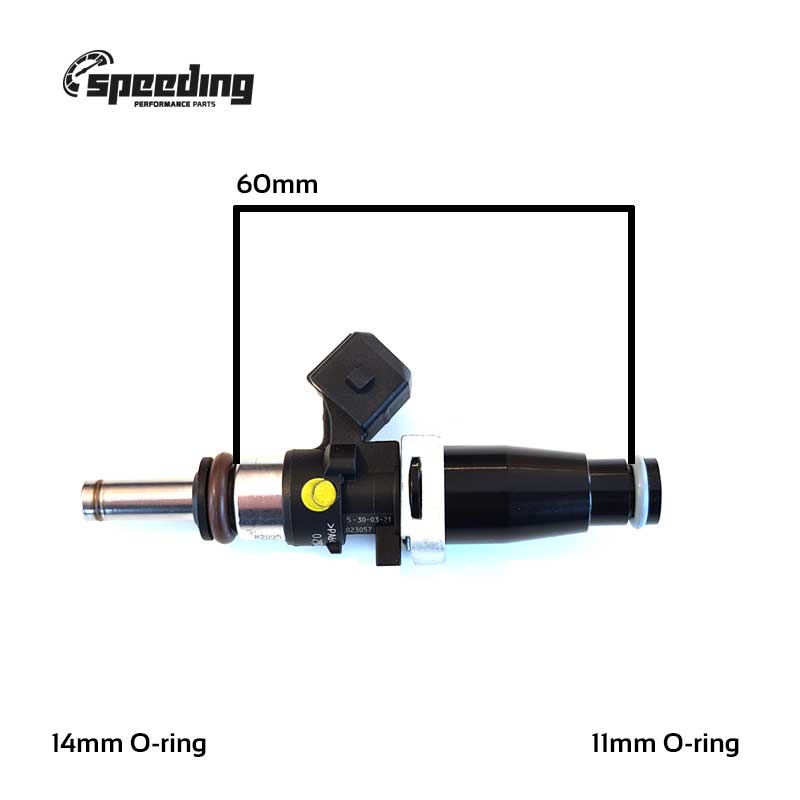

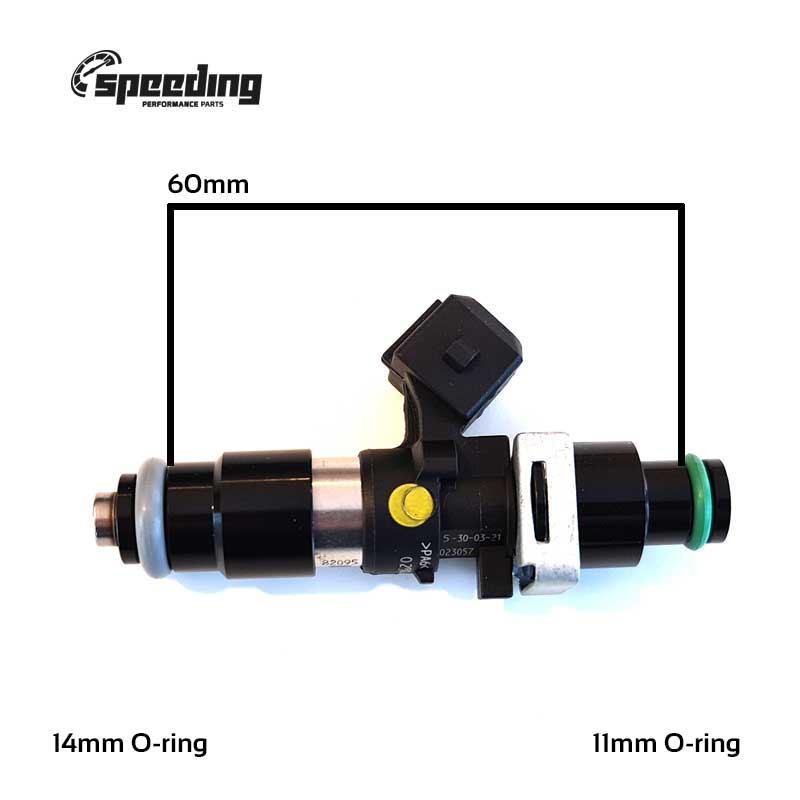

Bosch 1300cc

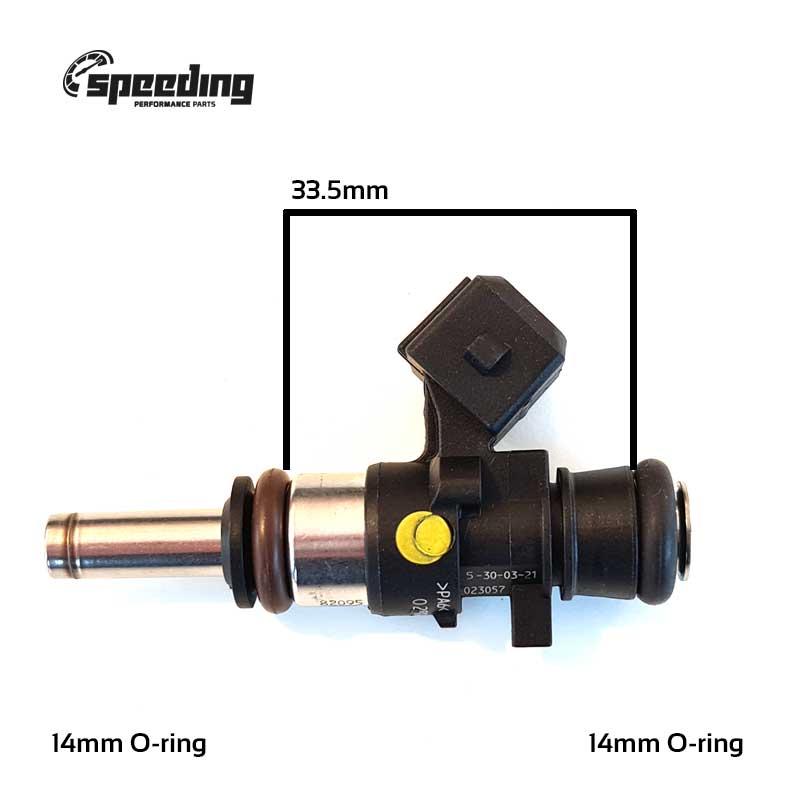

Bosch 1300cc 33,5mm (33,60mm)
Haut : Pas d'adaptateur
Bas : Pas d'adaptateur

Bosch 1300cc 50mm (48,65mm)
Haut : Pas d'adaptateur
Bas : Adaptateur court de 14mm

Bosch 1300cc 60mm (60,65mm)
Haut : Adaptateur court de 11mm
Bas : Adaptateur court de 14mm

Bosch 1300cc 60mm (60,65mm)
Haut : Adaptateur long de 11mm
Bas : Pas d'adaptateur

Bosch 1300cc 60mm (60,65mm)
Haut : Adaptateur court de 14mm
Bas : Adaptateur court de 14mm

Bosch 1300cc 60mm (60,65mm)
Haut : Adaptateur long de 14mm
Bas : Pas d'adaptateur

7 ▼

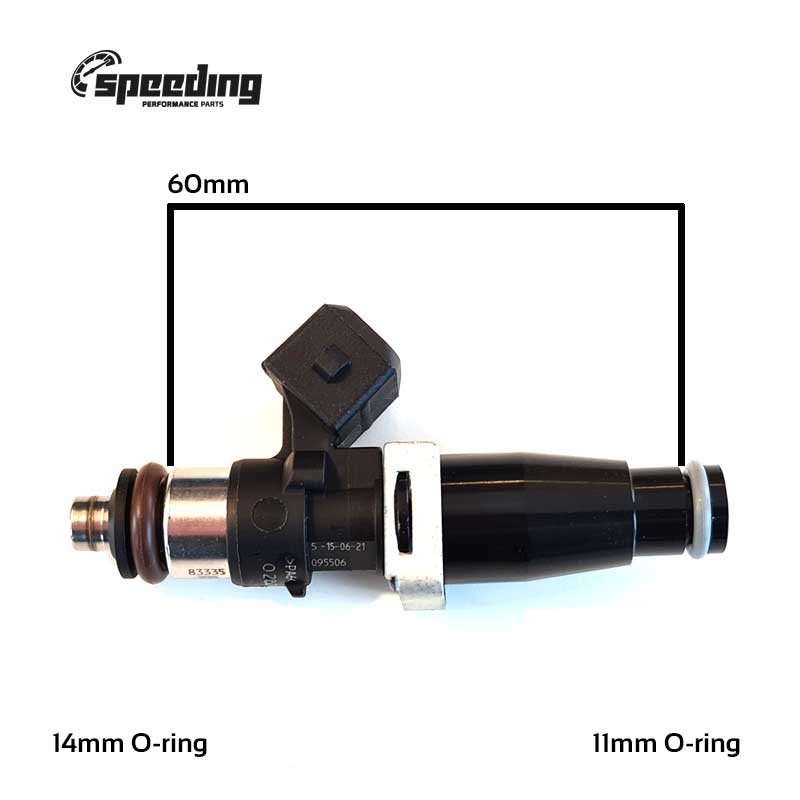

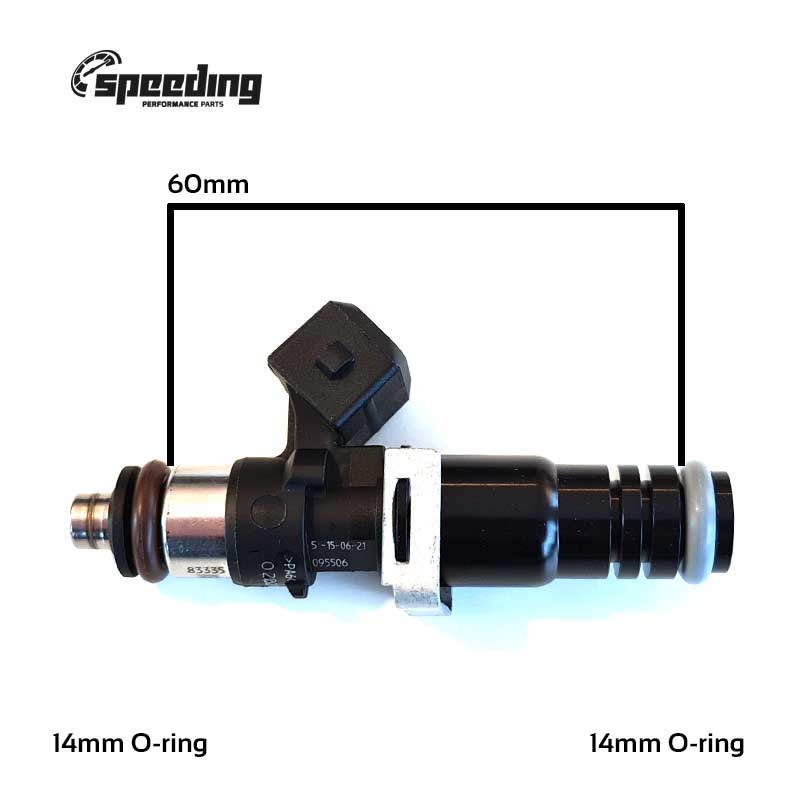

Bosch 1500cc

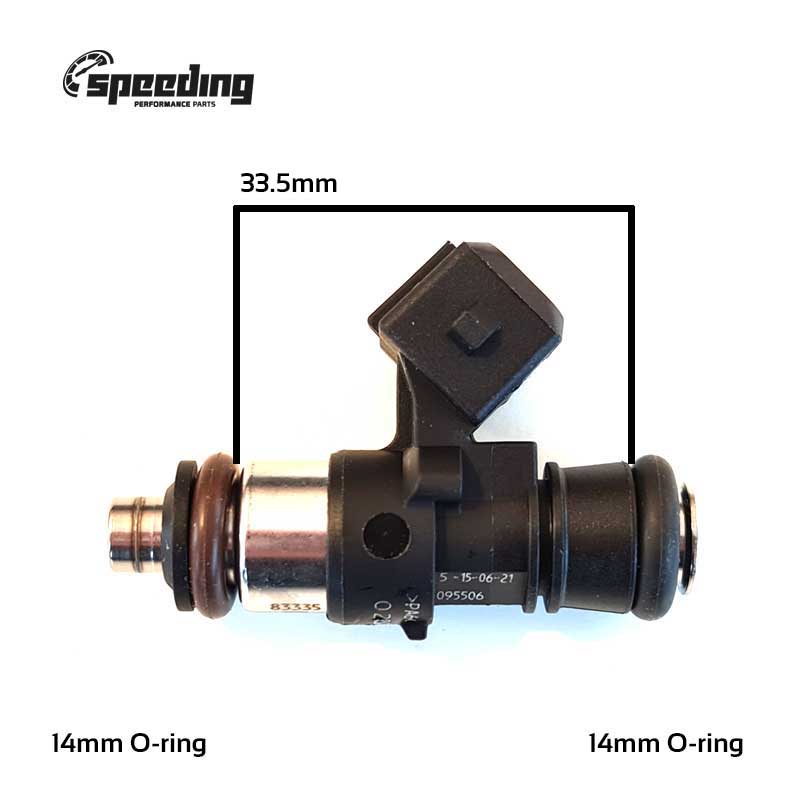

Bosch 1500cc 33,5mm (33,60mm)
Haut : Pas d'adaptateur
Bas : Pas d'adaptateur

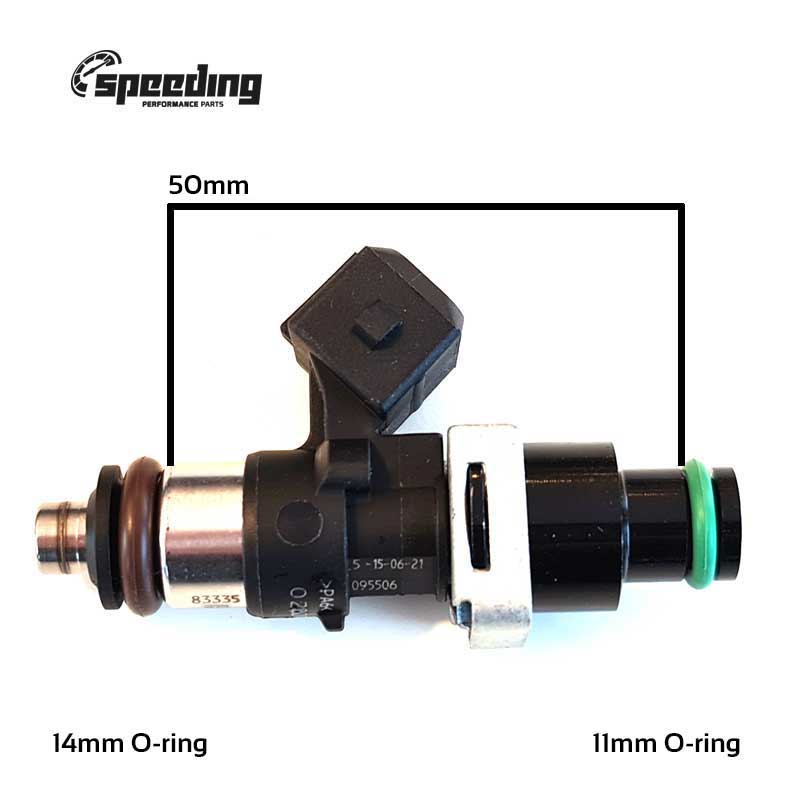

Bosch 1500cc 50mm (48,65mm)
Haut : Pas d'adaptateur
Bas : Adaptateur court de 14mm

Bosch 1500cc 50mm (48,65mm)
Haut : Adaptateur court de 11mm
Bas : Adaptateur court de 14mm

Bosch 1500cc 60mm (60,65mm)
Haut : Adaptateur long de 11mm
Bas : Pas d'adaptateur

8 ▼

Bosch 1700cc

Bosch 1700cc 60mm (60,65mm)
Haut : Pas d'adaptateur
Bas : Pas d'adaptateur

9 ▼

Bosch 2200cc

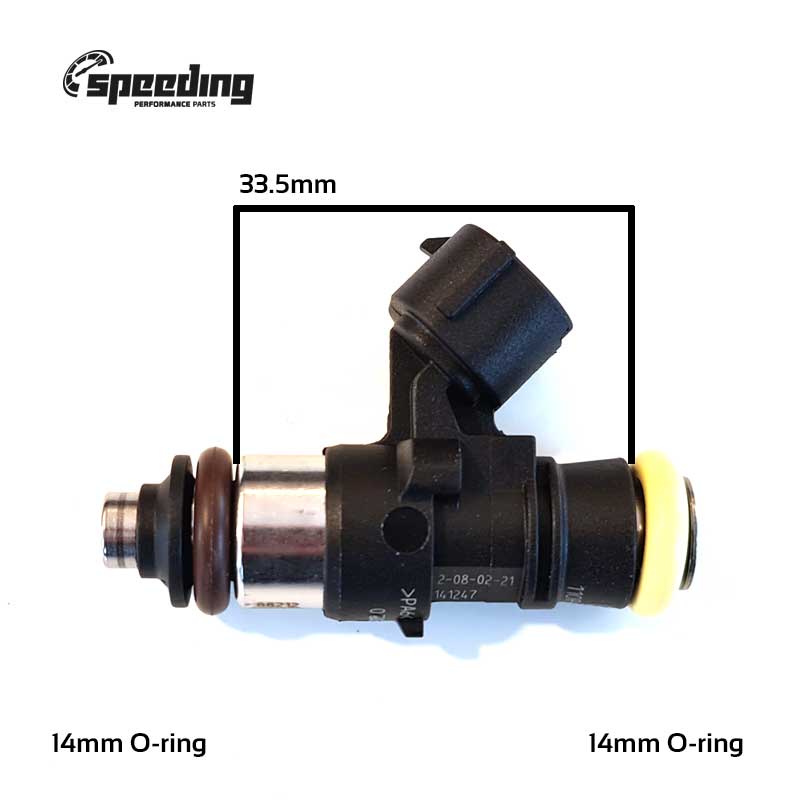

Bosch 2200cc 33,5mm (33,60mm)
Haut : Pas d'adaptateur
Bas : Pas d'adaptateur

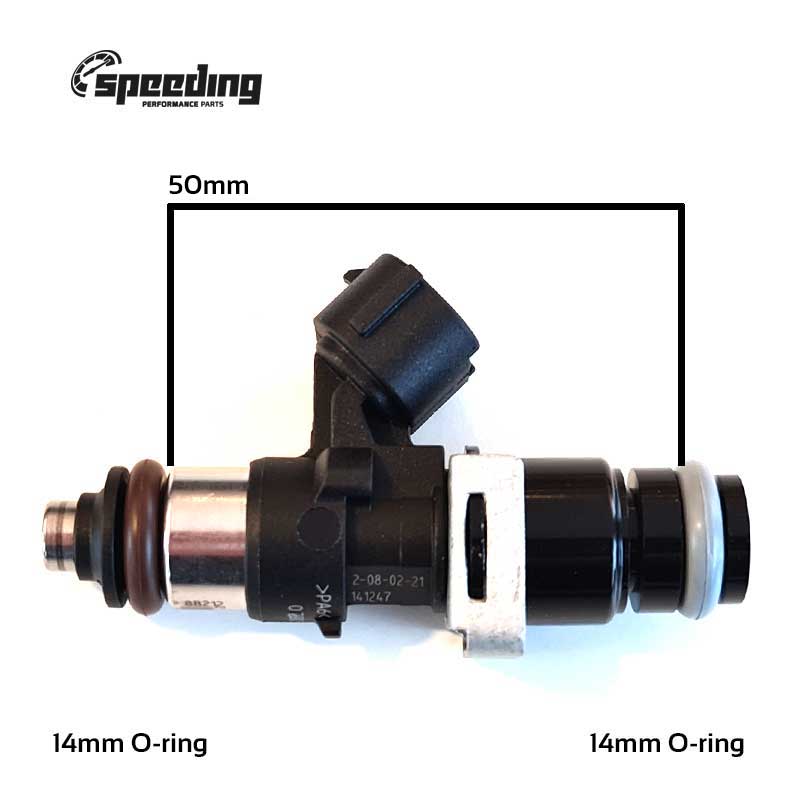

Bosch 2200cc 50mm (48,65mm)
Haut : Adaptateur court de 11mm
Bas : Pas d'adaptateur

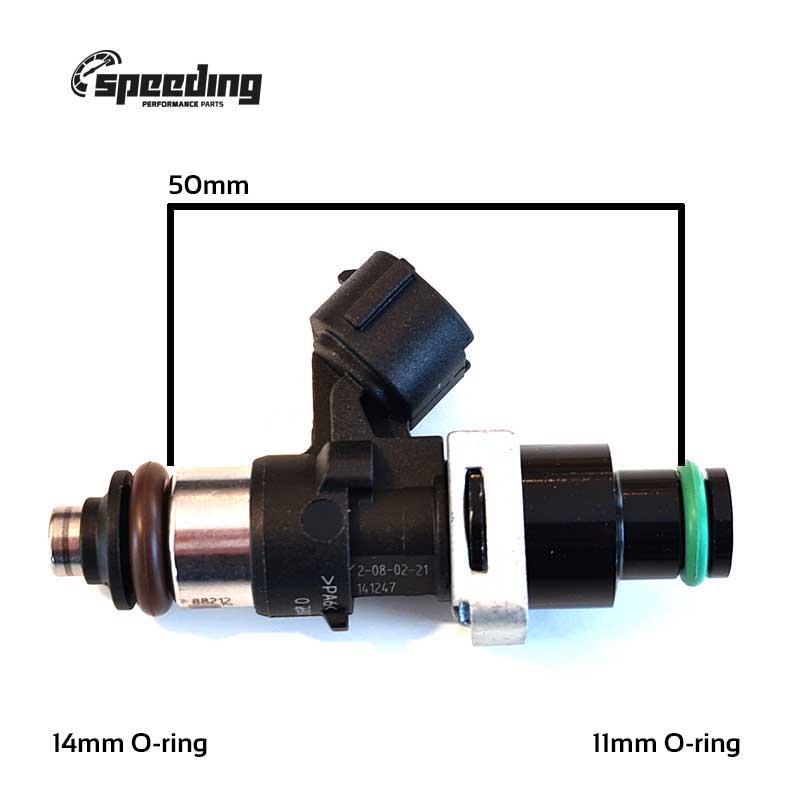

Bosch 2200cc 50mm (48,65mm)
Haut : Adaptateur court de 14mm
Bas : Pas d'adaptateur

Bosch 2200cc 60mm (60,65mm)
Haut : Adaptateur long de 11mm
Bas : Pas d'adaptateur

Bosch 2200cc 60mm (60,65mm)
Haut : Adaptateur long de 14mm
Bas : Pas d'adaptateur

10 ▼

Bosch 2200cc NGI2

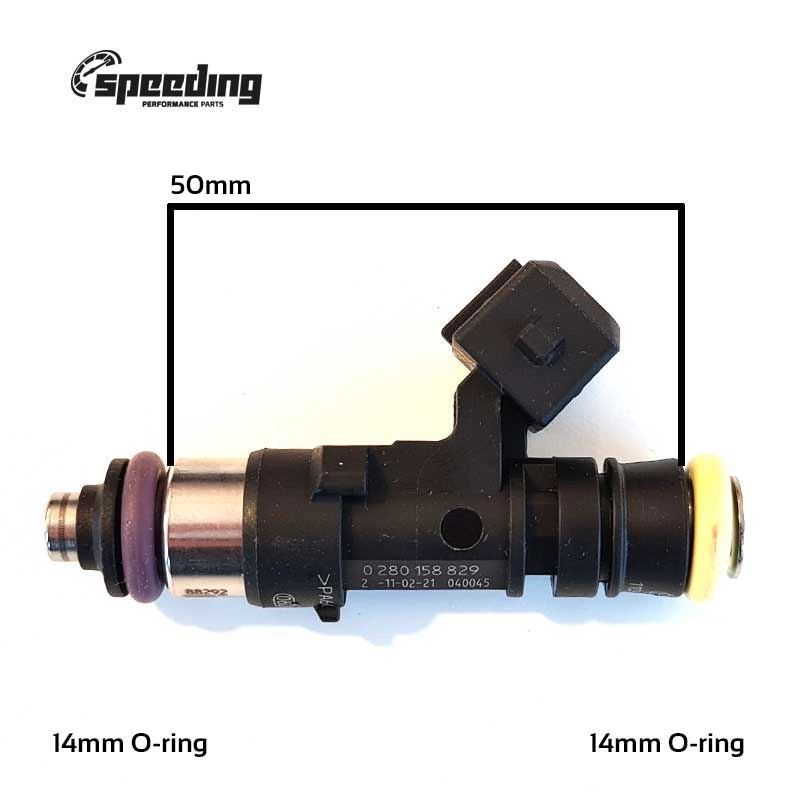

Bosch 2200cc NGI2 50mm (48,65mm)
Haut : Pas d'adaptateur
Bas : Pas d'adaptateur

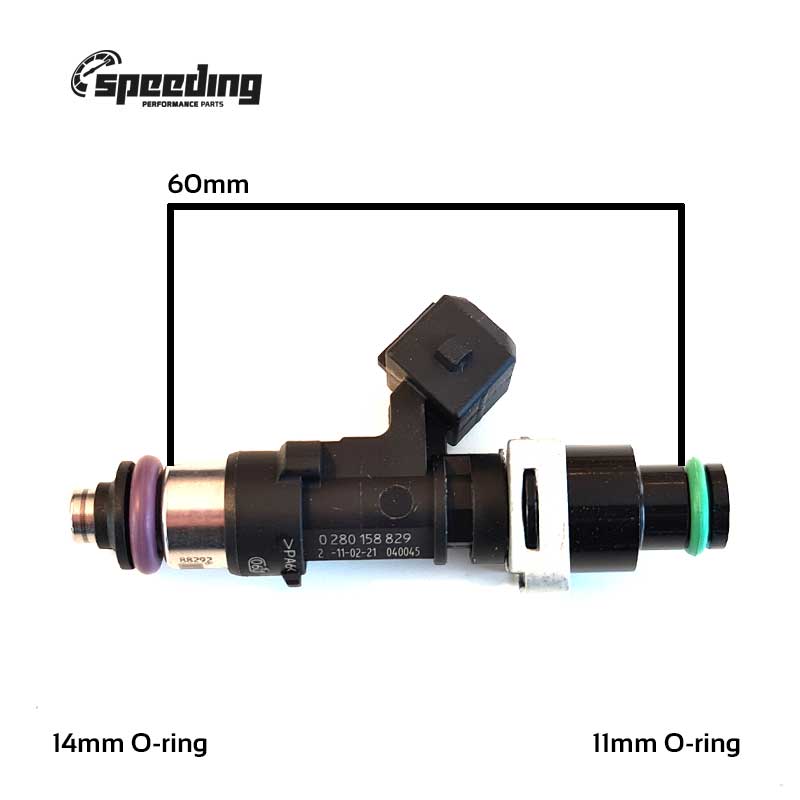

Bosch 2200cc NGI2 60mm (60,65mm)
Haut : Adaptateur court de 11mm
Bas : Pas d'adaptateur
